TJP-3A/W0109-1B产品说明

TJP-3A/W0109-1B微量注射泵主要在实验室使用，控制器和执行机构为分体结构。提供编程工作模式，可进行多段均速，多段混合曲线，触发分配，周期分配等单过程或多过程组合。TJP-3A/W0109-1B微量注射泵具备TJ-3A的所有功能，在TJ-3A注射泵的基础上增加了编程模式。

TJP-3A/W0109-1B技术指标

工作模式：注射、抽取、先注射后抽取、先抽取后注射、连续
执行单元数量：1
较大行程：90mm
行程分辨率：0.165μm
线速度范围：7.94μm/min-79.4mm/min(流量=线速度×注射器内截面积)
线速度调节分辨率：7.94μm/min
行程控制精度：误差≤±0.5%(行程≥较大行程的30%时)
额定线性推力：＞90N
注射器选择：内置主要厂家、主要型号注射器供选择
注射器自定义：可储存四个用户自定义的注射器内经值
流量校正：通过校正程序获得更为准确的液量
运行参数设置：分配液量、注射时间、抽取时间、间隔时间、分配次数等，各通道可单独设置，可以让所有通道采用指定通道的参数
启动参数设置：各执行单元单独启动、各执行单元分别延时启动、各执行单元同步启动
显示参数选择：液量、流量或线速度
掉电记忆：重新上电后可选择是否按照掉电前的状态继续进行工作
快进(退)功能：全速注射或抽取液体
状态信号输出：2路OC门信号输出，用于指示启/停和方向状态
控制信号输入：2路启停控制输入端，1路下降沿触发信号控制启停，1路TTL电平信号控制启停
通信接口：RS485
控制器外形尺寸：170×108×65(mm)
控制器重量：0.5kg
执行单元外形尺寸：245×100×95(mm)
执行单元重量：1.3kg
使用电源：AC 90V-260V/10W
工作环境温度：0℃-40℃
工作环境相对湿度：＜80%

TJP-3A/W0109-1B功能特点

自定义注射器：可储存四个用户自定义的注射器内径
可从列表中选择注射器或者直接输入注射器内径确定注射器?
线性推力输出：全程＞90N
信号输出功能：两路OC门开关信号输出，指示泵的启/停和方向
流量校正功能：通过校正操作到更为准确的液量
注射器保护功能：通过调整限位块位置，可以保护注射泵免受损伤
块进(退)功能：全速灌注或抽取液体
采用485通讯总线可与上位机相连，通过后台对其进行控制
外控输入接口：1.外部启/停制输入 2.编程模式下外部事件触发输入
控制输出接口：1.两路OC门开关信号输出，指示泵的启/停和方向 2.状态输出，只适于编程模式

TJP-3A微量注射泵的编程功能：
在编程模式下既可以试用单步完成单一的特定功能，又可以使用多个步骤组合完成较复杂的过程控制功能
在编程模式下可以选择均速，增速，减速，周期分配和触发分配等多种方案可供选择

TJP-3A/W0109-1B其他参数

控制器型号(产品编号)	配套执行单元型号(产品编号)	进样器规格(ml)	注射器内径(mm)	参考流量范围(μl/min-ml/min)
TJP-3A (05.03.13A)	W0109-1B (05.03.02A)	1	4.72	0.139-1.39
		2	9.00	0.505-5.05
		5	13.10	1.07-10.7
		10	16.60	1.718-17.18
		20	19.00	2.251-22.51
		30	23.00	3.298-32.98
		60	29.14	5.295-52.95

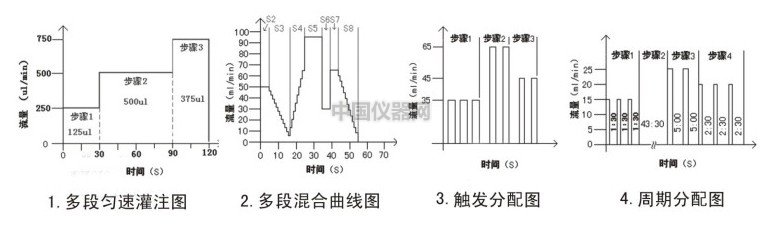

编程工作过程方案
